VOCs 低温等离子

        随着大气环境的日益恶化，人们愈来愈关注的大气中挥发性有机废气。大气中VOCs不仅是生成光化学烟雾污染物的主要前体物，同时也是大气细粒子中有毒有害有机组分的重要来源，对形成灰霾有重要贡献，且一些VOCs本身具有毒性和致癌性。随着我国大气污染控制的不断深化，VOCs成为继颗粒物、二氧化硫、氮氧化物之后，我国大气污染控制中又一新的关注点。

项目概况
PROJECT OVERVIEW
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

        我国大气中的VOCs主要来源于石油化工、有机化工、表面涂装、包装印刷、医药、塑料制品、禽类、畜类尸体在存储过程中，产生大量无组织排放恶臭异味废气，弥漫到整个存储空间，将严重影响车间和厂区周边环境，更无法满足环保排放标准。

        该类恶臭异味废气的主要成分为：硫化氢、氨气等。

        硫化氢在低浓度时有臭鸡蛋气味，超剧毒，分子量为34。

        氨气为无色气体，有强烈的刺激气味，分子量为17。

主要存在问题：

a、现场恶臭异味废气处于无组织排放状态，需要专门的集气系统进行有效收集后，方可进行有组织排放。

b、暂未安装净化设备对恶臭异味废气进行净化处理。

c、恶臭异味废气成分复杂，需要组合式工艺进行净化处理。

项目设计方案及说明

PROJECT DESIGN AND DESCRIPTION
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

A、设计风量
本产品处理风量为15000m /h、50000 m /h、75000 m /h、100000 m /h、150000 m /h、 3 3 180000 m /h、210000 m /h；如有其他不同风量需求，请联系津华工程技术部门。

B、工艺设计
根据有机异味废气污染物成分不同的物理化学性质，采取组合式净化工艺进行处理，本 项目拟采用光氧催化净化技术和低温等离子净化技术相组合的净化工艺。

a)、光氧催化净化：将收集后的恶臭异味废气引入到光氧催化净化仓，在光氧化和光催 化氧化的协调作用下，利用高能氧化基团羟基自由基·OH无选择性氧化，最终将有害气 体污染物氧化或还原为无害物。到低温等离子净化仓，经等离子电场电离、分解净化， 并利用阳极吸附效应，彻底去除恶臭异味废气中的部分有害气体成分；

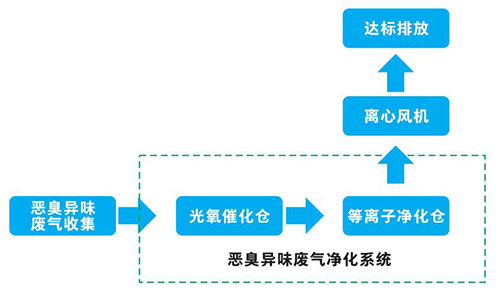

b)、低温等离子净化：最后引入到低温等离子净化仓，经等离子电场电离、分解净化， 并利用阳极吸附效应，彻底去除恶臭异味废气中残存的部分有害气体成分。 因此，该废气净化处理工艺流程为：

C、组合式净化技术特点
a)、高效去除污染物
组合式净化设备采用光氧化、光催化氧化相结合的新技术，既发挥各自的优势，又协同 反应，取长补短，极大的提高了处理气相污染物的能力。

b)、为提高光催化氧化效率，我们研发了几类新型的光催化剂，在光催化剂（TiO2）中 掺杂不同金属离子和非金属离子等方法，降低电子和空穴的复合率，增加羟基自由基的 生成量，使光转化率有很大的提高。

c)、无任何二次污染 光催化氧化利用紫外线灯产生的紫外光作为能源来活化光催化剂，并利用空气中的氧和 水驱动氧化还原反应，无任何二次污染。

光氧化产生的臭氧大部分参与反应被消耗，剩余少量的臭氧经过管道（包括烟囱）都已 还原成氧气。

D、净化系统
有机异味废气净化系统由光氧催化净化装置和低温等离子装置组成，后连接到离心风机， 再经由排风管道高空排放。

E、产品特点
（a）采用先进的技术工艺优化组合，公司具有该产品的完全自主知识产权和应用实践成 功经验，品质优良、质量可靠；
（b）根据客户需求和项目特征，为客户量身定制产品；
（c）采用模块化设计，运行稳定、便于维护；
（b）占地面积小，使用成本低，维护保养费用低廉。

F、净化技术原理
a、光氧催化技术
光氧催化净化技术是目前环保领域一项前沿的污染治理技术，包括直接光氧化和半导体 光催化氧化技术，可广泛应用于废气净化和污水处理。其原理是通过UV光谱系统和纳米 级光催化剂产生的高能氧化基团羟基自由基OH无选择性的氧化烃类和多环芳烃、卤化芳 烃化合物、染料、表面活性剂、农药、油类、氰化物以及SO2、NOx等污染物，最终使 其降解为无害的CO2、H2O及其他SO4-、NO3-、Cl-离子等，从而消除对环境的污染。

目前该项技术业已成为环境污染控制诸多研究中最活跃的领域之一，由于其无二次污染、 运行和维护成本低的特点受到推崇，已广泛应用于防水卷材、喷涂、印染、制药等行业 工业VOCs废气、恶臭异味废气治理和污水治理等领域。

b、低温等离子净化
等离子体被称作除固态、液态和气态之外的第四种物质存在形式。等离子体是由电子、 离子、自由基和中性离子组成的导电性流体，整体保持电中性。按离子的温度，等离子 体可分为热平衡等离子体（热等离子体）和非平衡等离子体（低温等离子体）。在热平 衡等离子体中，电子与其他离子的温度相等，一般在5000K以上。

采用低温等离子体分解气体污染物时，等离子体中的高能电子起决定性作用。高能电子 与有机物分子（原子）发生非弹性碰撞，将能量转化成基态分子（原子）的内能，发生 激发、离解、电离等一系列过程，使气体处于活化状态。电子的能量较低时，产生活性 自由基，活化后的污染物分子经过等离子体定向链化学反应后被脱除。当电子平均能量 超过污染物分子化学键结合能时，分子键断裂，污染物分解。废气中的污染物质与这些 具有较高能量的活性基团发生反应，最终转化为CO2、H2O等物质，从而达到净化废气 的目的。

组成各类废气异味的分子结构通过高压方式被击穿并打开，打开后形成的单个分子颗粒 在高压电场的作用下带电，分子粒带电则会被等离子电场的阳极吸附而沉降。

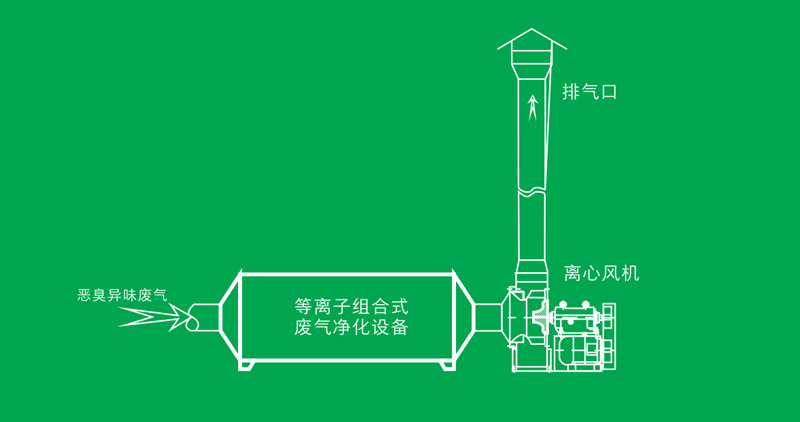

恶臭异味废气净化设备示意图

SCHEMATIC DIAGRAM OF ODOR ODOR EXHAUST GAS PURIFICATION EQUIPMENT

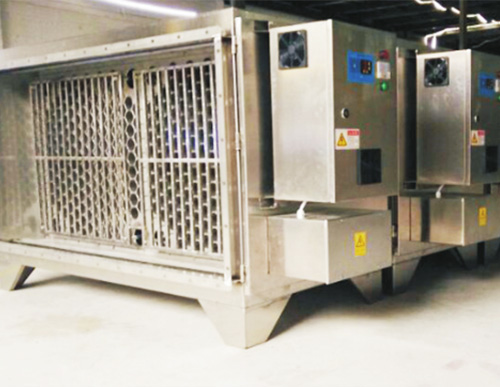

低温等离子设备：

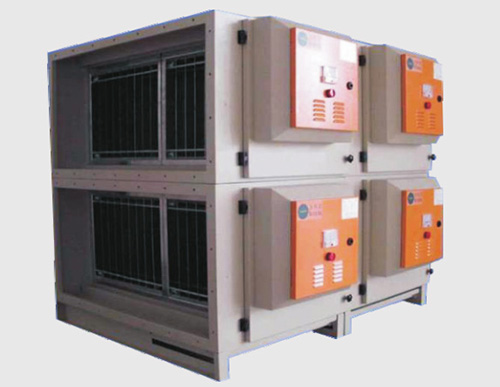

低温等离子设备：
